Diffusoren

Inhaltsverzeichnis

Einleitung

25. November 2025

Eine präzise kontrollierte Raumakustik ist essenziell, um in audiophilen Hörumgebungen, Regieräumen oder professionellen Produktionsstudios eine lineare, zeitlich stabile und räumlich korrekte Wiedergabe zu gewährleisten. Während Absorption primär darauf abzielt, Schallenergie zu reduzieren, kommt Diffusoren die Aufgabe zu, die Reflexionscharakteristik eines Raumes gezielt zu verstreuen, ohne den energetischen Zustand des Schallfeldes wesentlich zu verändern. Besonders QRD-Diffusoren (Quadratic Residue Diffusors) haben sich im professionellen Umfeld als hochwirksame Lösung etabliert, um eine definierte, mathematisch determinierte Streuung zu erzeugen.

QRD-Diffusoren basieren auf den Prinzipien der quadratischen Restklassen und erzeugen eine charakteristische Tiefenstaffelung ihrer Kammern, die eine phasemodulierte Reflexion bewirkt. Durch die unterschiedliche Tiefe der Schächte entstehen frequenzabhängige Laufzeitunterschiede, welche die einfallenden Schallwellen in ein breitbandiges Diffusfeld transformieren. Dieser Mechanismus verhindert, dass frühe Reflexionen — insbesondere zwischen 500Hz und mehreren kHz, einem für die Lokalisation und Sprachverständlichkeit kritischen Frequenzbereich — speziell gerichtete, spekuläre Reflektionen verursachen. Stattdessen erhöht sich die Dichte der Reflexionen, während deren Kohärenz gezielt verringert wird.

Die dadurch entstehende zeitliche und räumliche Dekorrelation des reflektierten Schalls wirkt mehreren unerwünschten akustischen Effekten gleichzeitig entgegen. Zu den wichtigsten zählen Kammfiltereffekte, die durch Interferenzen zwischen Direkt- und Reflexschall entstehen, sowie Färbungen, die durch dominante Reflexionsrichtungen hervorgerufen werden. QRD-Diffusoren tragen darüber hinaus zu einem stabileren Stereobild bei, da sie die Reflexionsenergie im Raum gleichmäßiger verteilen und den Sweet Spot erweitern. Durch die erhöhte Reflexionsdichte bleibt die Nachhallzeit weitgehend unverändert, aber ihr Verlauf wird harmonischer und gleichmäßiger, was insbesondere in audiophilen Hörräumen zu einer natürlicheren, dreidimensionalen Klangbühne führt.

Im Vergleich zu rein absorbierenden Maßnahmen, die bei übermäßiger Anwendung das Klangbild unnatürlich trocken wirken lassen und wichtige räumliche Informationen eliminieren können, bieten QRD-Diffusoren ein energieerhaltendes Akustikwerkzeug, das die akustischen Rahmenbedingungen verbessert, ohne die Lebendigkeit des Raumes zu beeinträchtigen. Ihre mathematisch definierte Geometrie ermöglicht eine präzise, vorhersagbare Wirkungsweise über einen spezifischen Frequenzbereich, der durch die Modullänge und die maximale Schachttiefe steuerbar ist. Damit gehören QRD-Diffusoren zu den effektivsten Maßnahmen, um eine neutrale, kontrollierte und zugleich natürliche akustische Umgebung für hochwertige Audiowiedergabe zu schaffen.

Folded-Well Diffusoren – Funktionsweise und Vorteile

25. November 2025

Prinzip

Folded-Well Diffusoren gehören zur Gruppe der Reflexionsdiffusoren, die Schallenergie nicht absorbieren, sondern streuen, um ein gleichmäßiges Diffusfeld zu erzeugen. Im Unterschied zu klassischen QRD- oder PRD-Diffusoren basiert ihr Aufbau auf gefalteten Kanälen („Wells“) unterschiedlicher Länge, die Schallwellen phasenabhängig verzögern. Durch diese „gefaltete“ Geometrie können längere Laufwege auf kleinerer Fläche untergebracht werden, wodurch die physische Bautiefe im Vergleich zu herkömmlichen Wellendiffusoren reduziert wird.

Funktionsweise

  • Die Schallwellen treten in die unterschiedlich tiefen Kanäle ein.
  • Je nach Kanaltiefe werden sie mit verschiedenen Laufzeiten reflektiert.
  • Die überlagerten Reflexionen erzeugen ein breitbandiges, diffuses Schallfeld, das frühzeitige Reflexionen entkoppelt und Kammfiltereffekte reduziert.
  • Die gefaltete Struktur erlaubt eine kompakte Bauweise, die besonders für kleinere Räume oder Wandflächen mit begrenzter Tiefe interessant ist.

Vorteile

  • Platzsparend: Kürzere Bautiefe als klassische Wellendiffusoren bei vergleichbarer Wirkung.
  • Breitbandige Streuung: Wirksam über mittlere und hohe Frequenzen, je nach Faltung und Kanalgeometrie.
  • Energieerhaltend: Die Reflexionsenergie bleibt weitgehend erhalten, wodurch der Raum „lebendig“ bleibt.
  • Einfach skalierbar: Modulare Anordnung ermöglicht Anpassung an Wand- oder Deckenflächen.

Nachteile

  • Wirkungsbereich kann begrenzt sein, besonders im Tieftonbereich; für tiefere Frequenzen sind größere Tiefe oder zusätzliche Maßnahmen nötig.
  • Konstruktion und Fertigung aufwendiger als einfache, einreihige Diffusoren.

Einsatzbereiche

  • Heimstudios und HiFi-Räume, in denen Platz begrenzt ist.
  • Decken- oder Wandflächen, wo tiefe QRD-Diffusoren nicht eingebaut werden können.
  • Kombination mit anderen Diffusortypen zur Schaffung eines homogenen Diffusfeldes über ein breites Frequenzspektrum.

Aufbau von FWD-46 Diffusoren

10. Dezember 2025

Schon seit vielen Jahren plante ich, Diffusoren an die Wand hinter meine Lautsprecher zu platzieren. Aus räumlichen Gründen fiel meine Wahl auf Folded-Well Diffusoren.

Auf der ReadScapes Seite werden Konstruktionen von neun FWD Diffusoren in symmetrischem Design mit sich teilweise überschneidenden Arbeitsbereichen angeboten. Zudem gibt es dort eine sehr gute Dokumentation sowie einige Videos, die den Aufbau zeigen. Da alles sehr detailliert beschrieben ist, kann man nicht mehr allzu viel falsch machen. Die Kosten halten sich ebenfalls in Grenzen.

The idea to fold the deepest well was mentioned in 1990 by RPG, a manufacturer of diffusers in the US, in their standard work on diffuser technique and calculation. The idea can be freely applied by anyone capable of calculating a QRD-7. Pratical application come in 2005 when SoundScapeS successfully starts to offer FWD models. This took place under the brandname WaveWeaver.

Einer der wichtigsten Parameter für Diffusoren ist die Periodizität, um eine homogene Diffusion zu realisieren. Dafür muss die zu behandelnde Oberfläche von drei oder vier miteinander verbundenen Diffusoren abgedeckt werden. Es sollte also niemals nur ein Diffusor verwendet werden, auch kein sehr breiter! Ich habe mich für den Einsatz von fünf Diffusoren entschieden.

Aus den neun Konstruktionen boten sich zwei an, der FWD-40 und der FWD-46. Nach langer Überlegung entschied ich mich aufgrund des Frequenzbereichs für den Aufbau von FWD-46-Diffusoren.

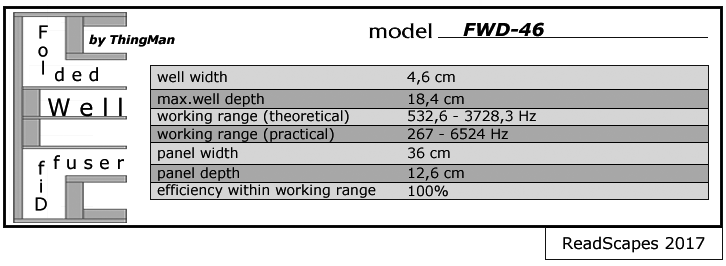

Auf der Homepage sind die folgenden Informationen zum FWD-46 zu finden:

With a well width of 46mm the ideal allround diffusor indeed emerges. This is even more so when you study the specs, with regard to the upper and lower boundaries of the working range, combined with the, still, modest physical dimensions.

The low end of the working range has a real impact on the reproduction of the lower midrange and low frequencies, whereas the top end easily exceeds the range of the musical fundamentals. Its physical characteristics allow the diffuser to be implemented at any location in the room. One expection might be the sidewalls, when dealing with small listening rooms at home.

Just as FWD-40, this FWD-46 is your first choice for diffusion at the frontwall, immediately behind dipolar loudspeaker systems. And when dynamic loudspeakers are used this diffusor is still an excellent choice for frontwall application, as the required minimal distance to the sound source can be respected in most rooms at home.

Die Diffusoren werden aus MDF (Mitteldichte Faserplatte – engl. Medium-Density Fibreboard) gebaut. Es ist ein Holzwerkstoff, der aus fein zerfasertem Holz und Bindemitteln hergestellt und anschließend zu Platten verpresst wird. Diese Platten sind für ihre homogene, dichte Struktur und glatte Oberfläche bekannt, die sich gut bearbeiten lässt. Es wird jedoch eine möglichst harte Oberfläche benötigt, weshalb sie lackiert werden müssen.

Für mich war die Lackierung der akustisch aktiven Oberflächen die größte Herausforderung beim Bau. An den überwiegenden Teil dieser Flächen kommt man bei einem zusammengebauten Diffusor nicht mehr heran, weshalb sie vor der Montage lackiert werden müssen. Lackierte Oberflächen lassen sich jedoch nicht besonders gut mit Weißleim kleben. Deshalb klebte ich die Verbindungsstellen vor dem Lackieren mit Kreppband ab. Außerdem saugt MDF Farbe sehr stark auf, sodass mehrere Schichten erforderlich sind. Bei mir stellte sich nach drei Lagen ein ansehnliches Ergebnis ein.

Audiophile Bewertung

21. Mai 2026

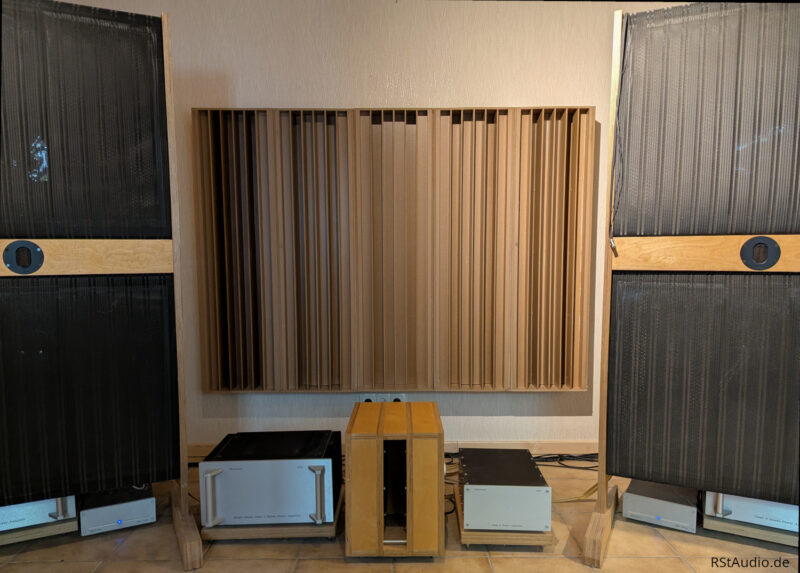

Vor etwa vier Wochen habe ich die fünf FWD-46 Diffusoren mittig an der Rückwand zwischen meinen Lautsprechern aufgehängt. Die Mitte der Diffusoren liegt exakt auf Höhe der Mundorf Air Motion Transformer.

Selbstverständlich musste ich vor der ersten Hörsession das gesamte System neu einmessen. Da der Einsatzbereich der FWD-46 jedoch oberhalb des aktiven Bereichs des AA liegt, brauchten die Parameter dort nicht geändert zu werden.

Das größte Problem meines Wiedergabesystems war die räumliche Darstellung in der Tiefe. Es war nicht schlecht, aber es hätte besser sein können. Da ich aber hauptsächlich Jazz mit kleinen Besetzungen höre, fiel es nicht so sehr ins Gewicht.

Die Diffusoren haben die Situation grundlegend verändert! Die räumliche Darstellung hat sich dadurch deutlich verbessert. Wenn ich jetzt vor meiner Anlage sitze und meine Lieblingsalben höre, ist es, als würde ich sie zum ersten Mal hören.

Mein Fazit:
Der Einsatz der Diffusoren hat sich mehr als gelohnt. Betrachtet man den Mehrwert in Relation zu den Kosten, verblassen viele audiophile Diskussionen über Geräte.

Die Diffusoren bleiben definitiv ein fester Bestandteil meiner Anlage!
