Diese Seite ist unter Bearbeitung
Autoren: Karl Schäfer & Ralph Stens
Inhaltsverzeichnis
- Einleitung
- Reihenfolge bei der Einstellung
- Einstellung des Abstandes Tellermitte – Drehpunkt des Tonarms
- Mechanischer Azimut des Tonarms
Einleitung
20. April 2026
In den nachfolgenden Beiträgen beschreiben wir die Installation unserer Tonabnehmer. Unser Anspruch ist es, dies so gut und präzise wie möglich zu machen. Wenn man eine nicht gerade unerhebliche Summe in den Erwerb eines Tonabnehmers und eines Tonarms investiert hat, möchte man durch eine unpräzise Einstellung keine Performance verlieren.
Beide besitzen wir einen Mørch DP-8 Tonarm mit 12″ Tonarmrohren und einen van den Hul Colibri Tonabnehmer. Die im nachfolgenden beschriebenen Einstellungen werden an dieser Kombination durchgeführt.
Reihenfolge bei der Einstellung
20. April 2026
Die Beschreibung der Reihenfolge erfolgt erst, wenn alle Einstellungen beschrieben wurden.
Einstellung des Abstandes Tellermitte – Drehpunkt des Tonarms
26. März 2026
Ist das Laufwerk mit einem vom Hersteller montierten Tonarm ausgestattet, muss man sich um diese Einstellung nicht kümmern. In diesem Fall kann man davon ausgehen, dass der Abstand korrekt gewählt wurde.
Der korrekte Einbau eines Tonabnehmers hängt von der Geometrie des Tonarms ab. Ist der hier beschriebene Abstand nicht korrekt eingestellt, ist eine weitere Justierung ungenau. Ein gutes Ergebnis ist dann nur noch bedingt erreichbar. In den technischen Daten der Tonarme ist dieser Abstand in der Regel auf 1/10mm genau angegeben. Beim 12″ Mørch sind es beispielsweise 294,1mm. Mit den üblichen Hilfsmitteln wird es eher nicht möglich sein, diesen Wert wirklich exakt einzustellen.
Hilfsmittel
- Tool zur Abstandsmessung
Bei der clearaudio IEC Einstellschablone beträgt der Abstand der Teilstriche 1mm. Eine exakte Einstellung auf den Abstand von 294,1mm des Mørch ist damit eher nicht möglich.
FOTO clearaudio Skala
Beim Mørch kommt eine weitere Erschwernis hinzu: Der Mittelpunkt der Drehbewegung des Tonarms lässt sich von außen nicht exakt bestimmen. Leider sitzt die Rändelmutter zur Arretierung des Tonarmrohrs mit ihrer praktischen Vertiefung nicht im Mittelpunkt. Dadurch wird die Abstandseinstellung mit der clearaudio IEC Einstellschablone und dem Mørch-Tonarm zu einer eher ungenauen Angelegenheit. Zumindest genügt sie nicht unseren Ansprüchen.
Die Lösung sind eigens designte Messmittel, mit deren Hilfe sich der Abstand sehr präzise einstellen lässt. Bei der Herstellung dieser Messmittel wird der Abstand durch eine Fräsmaschine vorgegeben. Für eine solche Maschine ist 1/10mm ein eher grobes Maß. Wir gehen dabei jedoch unterschiedliche Wege.
All diese Messwerkzeuge haben allerdings eine Gemeinsamkeit: Sie werden auf den Zentrierdorn für die Schallplatte aufgesteckt. Die Unterschiede zeigen sich auf der Seite des Tonarms.
Die selbst hergestellten Messmittel haben jedoch einen Nachteil: Sie sind nur für einen bestimmten Tonarm geeignet und können wie in meinem Fall auch nur auf meinem Laufwerk verwendet werden.
Karl
Es wird ein Zylinder mit dem Schaftdurchmesser des Mørch verwendet, der an einem Ausleger befestigt ist. Der Mittelpunkt des Zylinders befindet sich im exakten Abstand zu dem des Tellers. Die Lage der Tonarmaufnahme wird so eingestellt, dass der Zylinder exakt hineinpasst, ohne zu kanten. Damit sitzt der Tonarm im richtigen Abstand zur Tellermitte.
FOTO Tool Kalle
Ralph
In der Mitte des Tonarmauslegers, zwischen dessen Verschraubung und der Aufnahme des Tonarms, befindet sich ein Passerloch. Bei dieser Lösung muss der richtige Abstand zwischen dem Mittelpunkt des Drehtellers und dem Passerloch mithilfe des CAD-Systems ermittelt werden. Für den 12″ Mørch muss der Abstand des Passerlochs beim RStAudio #42 Laufwerk exakt 219,996mm betragen. Diese Genauigkeitsangabe ist natürlich übertrieben, ein Wert von 220,0mm ist mehr als ausreichend. Der Durchmesser des Passerlochs entspricht dem des Zentrierstiftes der clearaudio IEC, sodass ich dafür (notfalls) auch dieses Tool verwenden kann.
FOTO Tool Ralph
Mechanischer Azimut des Tonarms
16. März 2026
Wenn sich der Azimut des Tonarms verändern lässt, wird durch die folgende Einstellung garantiert, dass die Fläche zur Befestigung des Tonabnehmers am Tonarm parallel zur Oberfläche des Plattentellers steht. Es handelt sich um eine rein mechanische Einstellung, durch die der Tonarm zunächst in seine Grundposition gebracht wird.
Hilfsmittel
- Bleistiftmine
- Tesafilm
- Schieblehre
Vorgehensweise
Man klebt die Bleistiftmine mit einem kurzen Stück Tesafilm unter das leere Headshell. Dabei sollte die Mine möglichst im rechten Winkel zur Headshell stehen.
Nun schiebt man den Tonarm so weit über den Plattenteller, dass sich die beiden Enden der Bleistiftmine oberhalb des Tellers befinden. Dabei wird der Tonarm vom Tonarmlift in seiner Position gehalten.

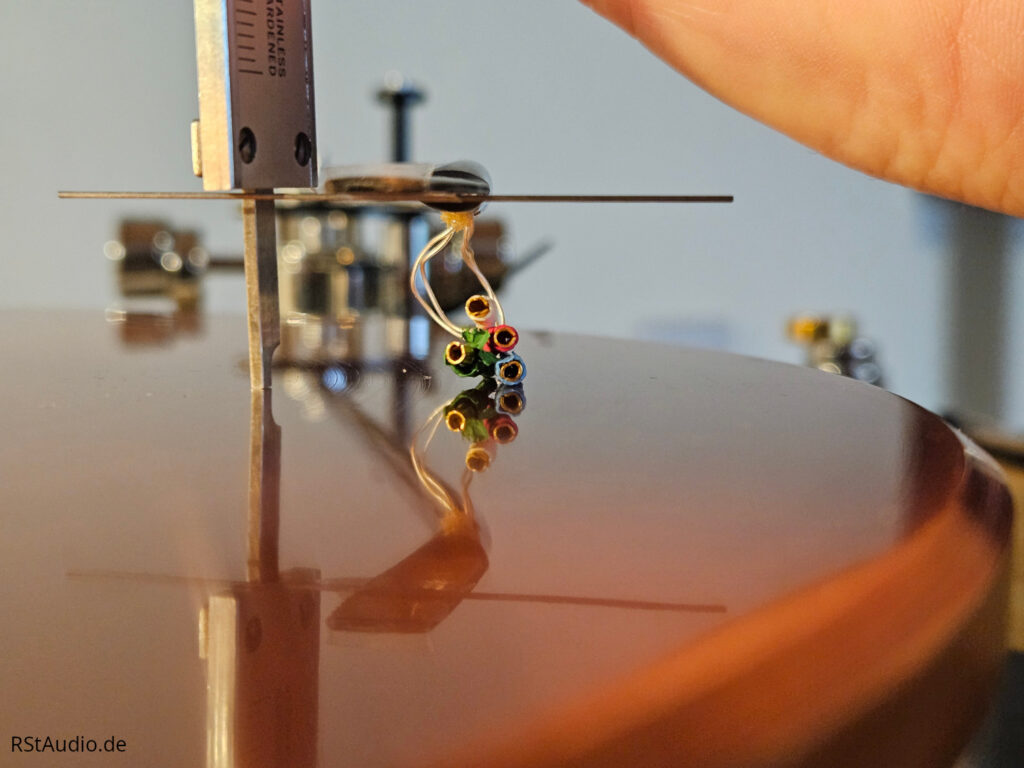

Anschließend kann mithilfe der Schieblehre der Abstand der Bleistiftmine zur Telleroberfläche gemessen werden.
Erst auf der einen Seite
und dann auf der anderen Seite
Wenn der Abstand auf beiden Seiten übereinstimmt, steht die Montagefläche des Headshells parallel zum Plattenteller. Gibt es Abweichungen, muss der Azimut des Tonarms entsprechend angepasst werden.
Die vertikale Lagerung des Mørch DP-8 besteht aus zwei Spitzen, von denen sich eine in der Höhe verstellen lässt. Damit kann die Neigung des Headshells bezogen auf die Plattentelleroberfläche verändert werden.
